透明液压注塑机演示实验装置

透明液压注塑机演示实训装置,渐开线齿轮功能数值测量实训装置

一、基础简介

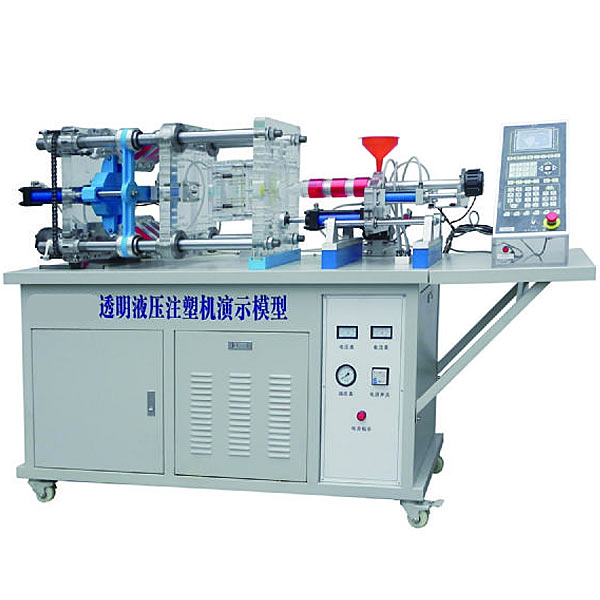

透明液压注塑机演示模型是将注塑机的自动化过程实行详细的分解及其注塑过程中各项动作实行分项演示的一款现代化教学设备。它包括注塑机在自动化的过程中的预塑、注胶、冷却、开模、合模、顶出等基础动作，详细直观的呈现出各部分的构造及动作原理。
二、技术功能数值
1、作业油液：6#液压红油
2、作业压力：约1.0MPA
3、交流AC电源：一相220VAC 50HZ
4、直线DC电源：12VDC
5、演示台尺寸（mm）：1200x530x1350
6、整机重量：约120kg
三、主要特别点
1、机身及液压阀全部应用进口有机玻璃制作，该有机玻璃材料耐腐蚀、抗磨功能好，长久不变色演示效果逼真，储物柜体应用 1MM厚的SPCC冷扎板制作，坚固美观，表面应用中温磷化防锈漆，静电喷涂。
2、特殊液压油：本演示台应用的液压红油，在演示过程中，可清晰的观看到液压油的流向，而且多加了透明无件的美感。
3、控制多样化：由plc控制，可完成自动与手动相互变换。注胶、开模、合模、顶出及模具抽芯全部全部是液压控制。
4、单片机、plc可编程设计与控制虚拟拟真系统




透明液压注塑机演示实训装置,渐开线齿轮功能数值测量实训装置

主要技术功能数值

（1）齿轮模数：m=5 齿数：z=16～24；
（2）变位系数：-0.4～0.4；
（3）齿轮加工精度：8-8-7GK和8-8-7EJ；
（4）齿轮用铝制按新公差标准精心加工制作；
（5）配套量具：0～150mm游标卡尺一把，0～16mm齿厚游标卡尺一把。
（6）外箱尺寸：480×240×85mm
（7）重量：10kg

主要功能及特别点

（1）能测量齿轮各部分几何尺寸和功能数值的关系。
（2）经过8个齿轮结合可得到：标准齿轮传动、零传动、正传动(正变位传动)和负传动(负变位传动)等实训数值。
