互换性精度测量综合实验装置

互换性精度测量综合实训装置,高压液压实训装置

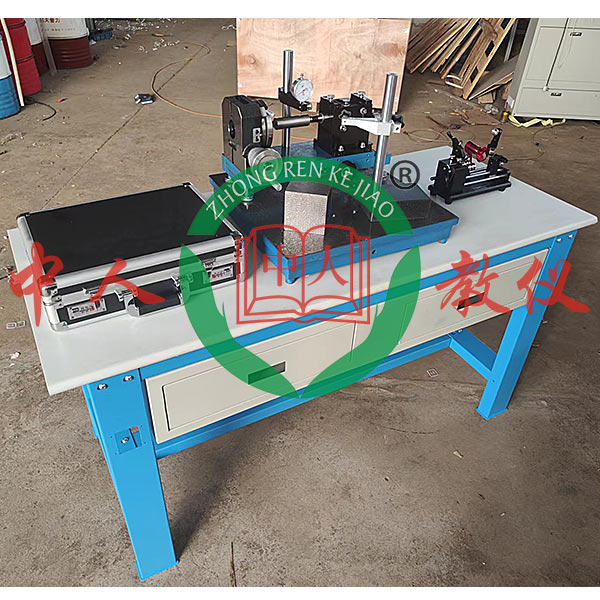

作业台尺寸≧1200×700×1200，总重量≧150(kg)，平面板尺寸≧500X500（2级），外观颜色结合绿蓝色，类型：台式(检验测试装置、检验测试零件、标准图纸及指导书均放在一个精制的台桌里)。
零件形位误差精度检验测试：
1、微型跳动检验测试仪
外观尺寸：≈455×120×325mm， 重量≧20(kg)，精度：6级，检验测试界限（1、跳动测量轴：长度：50—100mm；直径￠10—80mm；2、检验测试齿轮：模数1—5；齿数17—22，齿宽10—50mm。配套量具千分表￠50/0.001（成量）杠杆百分表￠50/0.01（成量）配套检验零件（不锈钢）1、台阶轴（7级一根）：￠30－60，长度95mm；2、齿轮（7级一根）：模数3；齿数18。）
微型圆（柱）度、直线度、同轴度检验测试仪
外观尺寸≈270×100×180mm，重量≧10(kg)，精度6级，检验测试界限：（1、直线度：长度：50—100mm；2、圆（柱）度：直径￠10—40 mm，长度：60mm；3、同轴度：外径￠20—50，内径￠10—40mm。）配套量具：杠杆百分表￠50/0.01（成量），配套检验零件（不锈钢）：1、直线度测量块（7级一根）：长度：120mm；2、圆（柱）度测量轴1（7级一根）：直径￠30，长度：60mm；3、同轴度测量轴2（7级一根）：外径￠50，内径￠40。
3、微型平面度、平行度、垂直度、对称度测微仪
外观尺寸≈150×100×265mm,重量3(kg),精度≧6级,检验测试界限(1、平面（行）度：长X宽：100—120mm；2、垂直度：直径￠10—60 mm，高度：≧100mm；3、对称度：长X宽：50—40mm。)
配套量具:百分表￠50/0.01（成量）检验方箱（100X100/2级）,配套检验零件（不锈钢）:1、平面（行）度测量块（7级一块）：长X宽：100—120mm；2、垂直度测量轴：（7级一根）：直径￠50，长度：50mm；；3、对称测量块：长X宽：50—20mm。




互换性精度测量综合实训装置,高压液压实训装置

智能数值收集系统液压实训台具有研发测试解析系统，经过对流量、压力、功率、转动速度、时间、温度、计算机人机画面 -- 计算机智能数值收集、解析、处置整理、--自动生产报表、曲线等一系列智能化动作后,完成各类常规的液压线路、各类阀泵的动静态测试等实训。经过实训，对液压系统的功能性能测试、智能控制、远程控制及液压系统和计算机的通讯技术得以掌控把握和提升。
1 液压泵站部分技术要求
①　由1台手动变量柱塞泵（做定量泵用，便利调节流量大小）和1台限压式变量叶片泵构成，分别设定单独的液压线路。
②　手动变量柱塞泵最大流量80ml/r,规格限定压力20MPa，配6级电动机30kW；限压式变量泵 (叶片泵)排量20ml/r，规格限定压力12MPa，配4极电动机7.5kW。
③　油箱：公称容积大于 200L；附有液位、油温指示计，吸油、回油滤油器、安全阀（分别配），分别设定回油口，出油口，一个泄油口（液面以上回油箱）。
④　泵站系统管路设计和液压元件、辅件的选用需适用线路的最大作业压力和流量。
⑤　测量电动机的输出功率（油泵的写入功率）方式：测电动机的写入功率，配上电动机的传动效率曲线图（电动机厂家提供）算出电动机的输出功率（油泵的写入功率），电动机和油泵直联。
⑥液压气压传动设计与控制虚拟拟真系统
