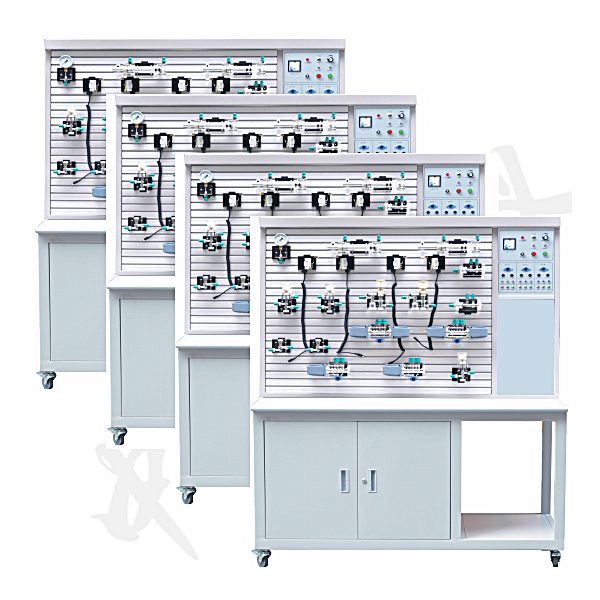

四合一透明液压传动系统实训台

为了适应在短暂课堂时间内，完成多个液压油路的教学内容。同时对比演示多个不一样油路的作业原理。而--使油路系统的装配调节测试有必要的程序而且不占用上课教学时间。就必须有多台设备同时作业。
--中人ZRYPL-01D四合一透明液压传动演示系统对实训线路之一实行结合实训时，使80% 的透明液压元件闲置，能否实行运用中人ZRYPL-01D四合一透明液压传动演示系统，在多加与保证实训项目及功能的前提下， 按照在同一课时做不一样演示实训的原则，有效运用透明液压元件实行优化结合，使产品的功能价格下降40% 。
二、特别点
1、 可经过多台不一样的实训线路实行对比，深入对液压线路原理的理解。
2、 多台可同时实操运行，运行不一样线路。
3、 可只需要一套液压元件，便可同时构成不一样线路，节省元件资源。
4、 备全常用液压元件：每个液压元件均配备有装配底层基板，可便利、随意地将液压元件安放在铝制型材面板上（面板带“T”沟槽形式的铝制型材构造）。油路搭接应用快换接头，拆接便利，不漏油。
5、 电气控制简便，便利易行。应用单独的继电器控制单元实行电气控制。
6、 实训桌、实训台为钢制双层亚光密纹喷塑构造，实训桌储物柜内放置液压元件等。
7、液压气压传动设计与控制虚拟拟真系统

本系统基于unity3d研发，系统应用三维（3D）漫游的形式，可经过键盘控制位移，鼠标控制镜头方向，界面设定有首页、帮助、全屏、元件认知、线路搭建、关键元件测试、典型系统测试界面。
1.元件识别应用了自动播放的形式，简介了设备上的邮箱、液位计、油泵机组（此处简介弹出液压符文号、原理与简介，点击确定进入下一项简介）、阀架、压力表、传感器等

四合一透明液压传动系统实训台,凸轮机构测绘实训装置

功能：
1、机构组装实训；
2、机构零件尺寸测量实训；
3、机构装配图测绘制作实训；
4、机构零件图测绘制作实训；
产品功能数值
1、产品材料：铝制精制，应用数控机床精加工并经阳极氧化工序技艺制作（不接受翻砂粗制工序技艺），各个零件均需装到铝制测绘箱内，内置缓冲嵌入式材料格挡；
2、为便利安全测绘箱子尺寸：约365×265×120mm
3、详细配备：
机架、螺纹端盖、从动轴、凸轮轴。
职业技能综合包括实训虚拟拟真系统：
系统内模型可实行360°旋转、放大、缩小、平移，设定有通用互动按钮：返回、首页、帮助。全部虚拟拟真任务过程有提醒，在实行完一项任务后系统自动打钩。工量具库上方设定有实训任务
1、基础立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实训步骤分为实训任务（文字提醒任务）—搭建模型（拖拽工量具库中的模型到三投影面体系中，并自动显现投影，选用错误时有提醒）—改变姿态（经过点击上下左右箭头改变）—选用投影（进入答题界面，在6项中选用此时完成的三维（3D）投影图）
B、截切立体：实训步骤分为实训任务（文字提醒任务）—搭建模型（拖拽工量具库中的模型到三投影面体系中，并自动显现投影）—标注投影现象（为三维（3D）投影图标定，在14处空白栏中选用相应的标注符文号）
