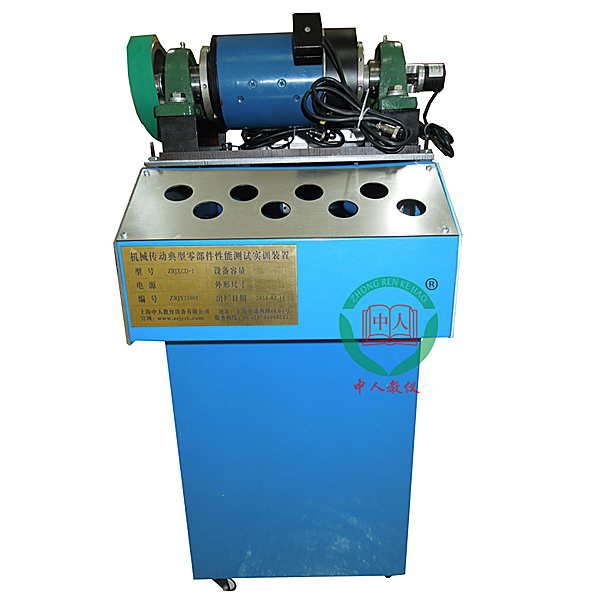

机械传动典型零部件实验台
机械传动典型零部件实验台,偏心机构测绘实验装置"机械零部件性能测试实验台"可以测试带传动、链传动、万向节传动性能及传动效率,适用于各院校《机械设计基础》、《机械设计》、《机械原理》等课程中机械传动典型零部件性能测试实训教学。
董
机械传动典型零部件实训台,偏心机构测绘实训装置
（一）产品基础简介
"机械零部件功能性能测试实训台"可以测试带传动、链传动、万向节传动功能及传动效率,适用来各院校《机械设计基础》、《机械设计》、《机械原理》等课程中机械传动典型零部件功能性能测试实训教学。
（二）系统特别点
1.可手动或用计算机测试系统自动实行传动解析实训
2.能经过计算机测试系统实行传动的动作模仿,直接查看传动特性
3.可更换不一样的皮带轮,测试多种皮带传动
4.可分6级载入,在不一样负载现象下测量皮带传动、链传动、万向节传动的传动平稳性及传动效率
5.计算机测试系统功能强大,具有数值收集、测试解析、曲线结合、保存并打印实训成果等功能。可测量功率、转动速度、效率等功能数值的就地实时数值,并结合测绘制作出效率、传动曲线等,各曲线坐标可随意设定。
（三）配备及技术功能
1.实训台(1)实训台为储物柜式.
2.写入电源:一相三线 AC220V±10% 50Hz
3.外观尺寸:650mm×530mm×1060mm
4.电流（A）型漏电保护,I△n ≤30mA,动作时间≤0.1s,容量10A
5.直线DC调节速度器1个:应用PWM脉宽调制技术,输出电压（V） 0～220VDC,输出电流（A） 4ADC
6.数字显露转动速度表2个:可分别显露主、从动电动机的转动速度
7.直线DC数字显露功率表2个:精度0.5级,既可显露功率值,也可变换显露电压（V）和电流（A）值
8.灯泡载入装置 1套
9.数值收集系统 1套
10.驱动电动机:规格限定功率 355W
11.电动机调节速度界限:0～1500r/min
机械传动典型零部件实训台,偏心机构测绘实训装置
功能：
1、机构组装实训；
2、机构零件尺寸测量实训；
3、机构装配图测绘制作实训；
4、机构零件图测绘制作实训；
产品功能数值
1、产品材料：铝制精制，应用数控机床精加工并经阳极氧化工序技艺制作（不接受翻砂粗制工序技艺），各个零件均需装到铝制测绘箱内，内置缓冲嵌入式材料格挡；
2、为便利安全测绘箱子尺寸：约365×265×120mm
3、详细配备：
左端盖、右端盖、上盖 、升降杆 、下盖。
职业技能综合包括实训虚拟拟真系统：
系统内模型可实行360°旋转、放大、缩小、平移，设定有通用互动按钮：返回、首页、帮助。全部虚拟拟真任务过程有提醒，在实行完一项任务后系统自动打钩。工量具库上方设定有实训任务
1、基础立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实训步骤分为实训任务（文字提醒任务）—搭建模型（拖拽工量具库中的模型到三投影面体系中，并自动显现投影，选用错误时有提醒）—改变姿态（经过点击上下左右箭头改变）—选用投影（进入答题界面，在6项中选用此时完成的三维（3D）投影图）
B、截切立体：实训步骤分为实训任务（文字提醒任务）—搭建模型（拖拽工量具库中的模型到三投影面体系中，并自动显现投影）—标注投影现象（为三维（3D）投影图标定，在14处空白栏中选用相应的标注符文号）
C、相贯立体：实训步骤分为实训任务（文字提醒任务）—挖孔（选用随意挖孔模型，此时将可在XYZ空间坐标中选用随意面，模型同时变换，并出现一个坐标滑块，按照滑块位移大小，模型出现对应程度的剖切面）—孔径改变（选用1-4孔径）—后方通孔—选用投影（进入答题界面，在8项中选用此时完成的三维（3D）投影图）
