变电站及10kV供配电系统倒闸实训装置

--我国大中型企业的逐年增多，电力工业迅速发展，电网日趋复杂、多样，而而且同一电压（V）等级、不一样电压（V）等级之间联系也非常紧密，在这种现象下，正确的倒闸便尤为重要。

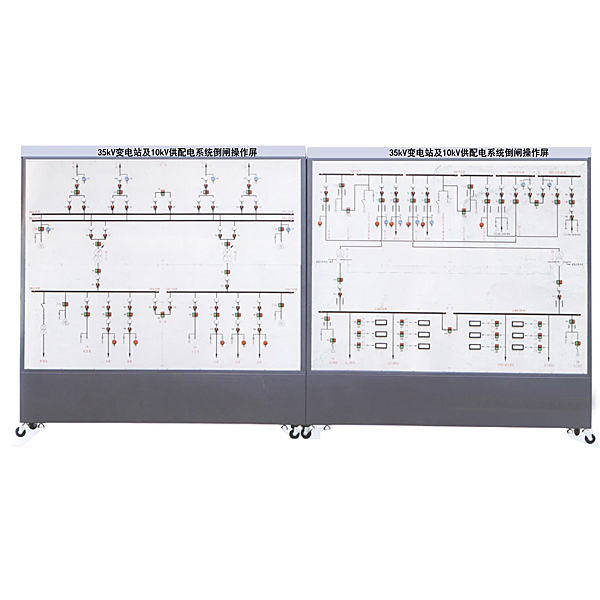

“35kV变电站及10kV供配电系统倒闸实操屏”是针对变电站倒闸实操而专门研制的实训装置。本系统含35kV、10kV和0.4kV三个电压（V）等级：35kV具有4路进线，双母带联络；10kV侧应用单母分段，两入两出，环网供电；0.4kV侧应用单母分段，并具有备用发电系统。在此典型35kV变电站模型上，学生可以实行各种工况下的倒闸实操。变电站的电压（V）等级和结线方式也可以按照用户要求设计。因此本装置适合各类职业院校供配电类、电力公司、职业技能培训部门等机构的培训、考核。

二、 特 点

1. 真实性:装置元件布置、开关实操全部参考了工程实际,为各专业岗位创造真实的环境

2. 模型块化设计：装置以单片机或plc为核心，将开关的结合模型块单元化设计,可拓展性强

3. 形象性:装置配备了有声光系统,可以有效提升实训、考核效果

4. 软硬集合：装置配备有后台系统，客户可选购完成遥测、遥控

三、 技术功能数值参考规格

1. 写入电源：一相三线～220V±10%  50HZ

2. 作业环境：温度-10℃～+50℃

3. 装置容量：＜1.5kVA

4. 外观尺寸：4000mm×2200mm×500mm

变电站及10kV供配电系统倒闸实训装置,透明液压与气动综合实训装置

一、基础简介
透明液压与气动plc控制综合实训装置是我公司按照高校机电一体化对气、电、液控制的教学大纲要求，我公司液压PLC控制与气动PLC控制实训设备的优点，应用了开放型综合实训台构造，广泛征求专家教授与老师的意见，经不断创新改进研制而成的。是目前集气动控制技术、液压传动控制技术以PLC控制的理想的综合性实训设备。实训可以让学生直观、感性地对比、理解气、电、液各自具有的特别点、特色、及优缺点等。
液压实训元件均为透明有机材料制成，透明直观。方便理解掌控把握几十种常用液压元件的构造、功能及用途。掌控把握几十种基础实训线路的作业过程及原理。实训时，组装实训线路快捷、便利。气动实训与液压实训电气主控单元配备装备2套PLC控制与2套继电器控制，简便实用。
二、实训台构成
实训系统应用“二合一”双面构造，即一张实训桌可供两组四位学生分别实行气动实训与液压实训，也可以双面同时实行气动液压综合实训，优化共享资源，提升产品的功能价格比。整体构造简便，实用性强。
该实训台为钢制双层亚光密纹喷塑构造。美观大方，坚固耐用，实操便利。基础配备为：气动实训元件1；气动实训PLC控制模型块1套；无油低噪音空压机1台；液压实训元件1套，液压实训PLC控制模型块1套；液压实训泵站1台。（计算机按照学校要求另行配备）
本实训系统应用专用单独液压实训泵站，配电动机调节速度系统，而而且电动机速度控制系统内部具有安全限速功能，可以对输出的最高速度实行限制。配备有油路压力调定功能，可以调定输出压力油的安全作业压力。配备装备全常用液压元件：每个液压元件均配备有装配底层基板，可便利、随意地将液压元件安放在铝制型材面板上（面板带“T”沟槽形式的铝制型材构造）。油路搭接应用快换接头，拆接便利，不漏油。
运用此套实训设备既可分别单独地实行气动控制、液压控制相应的基础线路及其应用实训，也可综合地实行相互协作的实训：如完成气-电控制，气-液控制，电-液控制，气-电-液综合控制等。
