电子焊接装配实训台
电子焊接装配实训台,电工基础实训装置本装置是高度仿真的电子焊接装配操作台，满足学生电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。可培养学生的实践能力和创新能力。适合技术学校
一、产品基础简介：
本装置是高度拟真的电子焊接装配实操台，适用学生电子制作、电子设计大赛、课程设计、毕业设计、创新实践活动等综合性、设计性、创新性的实训要求。可培养学生的实践能力和创新能力。适合技术学校、职业培训学校、职教中心、鉴定站／所等电子类专业《电子工序技艺》相关课程的教学实训和鉴定考核。
二、技术功能
1、写入电源：三相四线380V±10％50Hz
2、作业环境：温度-10℃～+40℃相对湿度<85％(25℃)
3、装置容量：<200VA
4、外观尺寸：1.6m×0.75m×2m。
三、实训装置

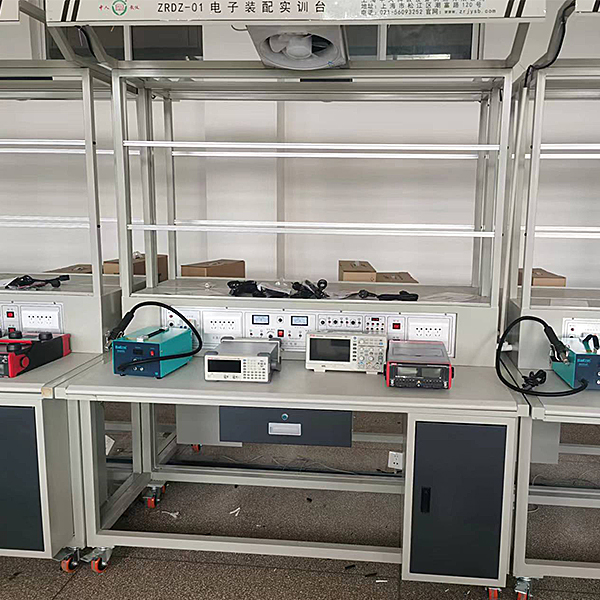

1、实训台
实训台主要采用实训桌、实训面板、钢木框体结构、顶部框体结构等构成。
（1）备配备有一个工量具储物柜，可放置实训套件、工量具和图纸文档实训指导书等；台面上铺有绿色防静电桌垫；另外还设定有四个带刹车的万能转向轮，方便位移和固定。
（2）有一块实训面板，提供AC220V电源插座连接口和固定直线DC电源，其中直线DC电源电压（V）分别为±12V、±5V，每路均有短路、过渡保护和自动恢复功率。
（3）钢木框体结构为双层构造。第一层用来挂放元件盒（焊接工序用）或实训箱式挂式模块件（调节测试工序用）。第二层设定有四个PVC夹板，可用来夹放相关实训图纸文档实训指导书。
（4）顶部框体结构上设定有电风扇和30W日光灯（照明设备）一个。
2、工量具配备装备：
配备装备元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、真空吸笔、放大镜台灯、烙铁架、焊锡丝、吸锡器等工量具。
3、拟真系统
1.用电安全与触电急救虚拟拟真系统（提供演示及版权证书）:系统应用二维与三维（3D）集合的虚拟画面，教导学生用电的安全和急救方法，系统内设定有一相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，一相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法应用应用3D虚拟拟真技术展示，经过渲染和润色，使模型看起来与真实部件一般无二，画面逼真。经过实训能够对学生实行实训室安全用电教育，提升学生的安全意识，使学生学会一些自救的方法，让学生在遇到危险时能采取一定的安全措施，保护自己，以及熟悉各种电气事故产生的原因和处置整理电气事故的实用实操措施，减少电气事故的发生。
电子焊接装配实训台,电工基础实训装置
一、产品的特别点：
实训台具有较完善的安全保障功能，较齐全的功能。实训桌中央配备有通用电子回路板，电子回路板注塑而成，表面布有多孔成一组相互联通的插孔，元件盒在其上随意拼插成实训电子回路。盒体与盒盖应用较科学的压卡式构造，维修拆卸装配便利。元件放置在实训桌下边左右储物柜内，大大提升了管理水平，规划化程度，大大减轻了教师实训准备作业。
二、实训台及实操桌构造：
|
1．实训台外壳尺寸：123×35×20cm 2．三相保险座 3．三相电源写入指标 4．总开关：实训台电源总开关，带漏电、过载保护 5．试验按钮：试验漏电开关漏电功能 6．电源写入指示1只 7．电源输出指示3只(红、绿、黄三色) 8．交流AC电压（V）表：指示输出线电压（V） 9．电压（V）变换开关：与电压（V）表协作使用，监示输出线电压（V）的大小与对称现象 10．接线座5只：A单元三相四线及地线输出 11．电流（A）表W相电流（A）输出指示 12．O/I开关：三相四线电源输出控制 (提升安全系数) 13．接线座2只：B单元交流AC低压电源输出 14．电表(2A)：B单元交流AC电流（A）指示 15．旋钮：B单元3-24V交流AC低压选用输出 16．开关：C单元双路直线DC稳压电源开关 17．旋钮：C单元双路Ⅰ路稳流调动 18．旋钮：C单元双路Ⅱ路稳流调动 19．接线座2只：C单元Ⅰ路直线DC稳压输出 20．保险座：C单元双路稳压电源保险 21．电表4只：双路稳压电源电压（V）、电流（A）指示 22．接线座：D单元直线DC5V稳压输出 23．电表：D单元电流（A）0.5V输出指示 24．开关1：控制各低压交流AC电、信号源 25．开关2：控制E单元交直线DC调压电源 26．电表：E单元交流AC电压（V）输出指示 27．接线座4只：E单元交流AC、直线DC输出口 |
28．旋钮：E单元0～240V电压（V）调动 29．插座：G单元220V输出插座 30．旋钮：音频功率放大器音量调动 31．接线座2只：音频信号写入 32．按钮：单次脉使能开关 33．接线座3只：单次脉冲输出口 34．电表：函数发生器正弦波输出电压（V）指示 35．旋钮：正弦波输出三级衰减幅度粗调 36．旋钮：正弦波输出口 37．接线座：正弦波输出口 38．旋钮：矩形波输出幅度调动 39．接线座：三角波输出口 40．旋钮：函数信号发生器频率细调 41．接线座：矩形波输出口 42．旋钮：函数信号发生器五级频率粗调 43．电表：函数发生器输出频率指示 44．万用表：MF47型 45．智能型交流AC电子回路测量电表：经过开关变换可同时测量电子回路I、U、KW、Kwh、T，八位液晶显露。 46．实训桌面尺寸：160×70cm 47．通用电子回路板：规格35×90cm，元件盒在其上随意拼插实行实训 48．储物板：放置元件盒 49．左储物储物柜：放置储物板（带门锁） 50．抽屉：放置常用工量具 51．右储物储物柜：放置储物板（带门锁） |
